LED kapcsolás, vezérlés

LED – Energiamegtakarítás ragyogó jövőképpel és némi bökkenővel

A LED-es fényforrások eladása gyorsan növekedett az elmúlt években, köszönhetően a hatásfok növelése és a színvisszaadási tényező javítására irányuló fejlesztéseknek. Szinte nincs is olyan világítástechnikai ágazat, ahol ne lennének jelen: a hagyományos izzó formájú (retrofit) változatokat előszeretettel alkalmazzák az energiatakarékos(fénycsöves) izzók helyett. Sávos megvilágítási tartománya bármely érában jól alkalmazható és új lehetőségeket teremt a világítástervezésben. Még a nagy teljesítményű színpadi- és stúdió reflektorokból is létezik LED-es változat.

Ugyanakkor nem minden izzó cserélhető ki LED-es retrofit fényforrásra. Ennek oka pedig a bár rövid, de extrém nagy indítóáramuk, ami akár ezerszerese is lehet a névleges áramerősségnek, amitől a kapcsoló kontaktus/relé elég vagy kiég az áramkört védő biztosíték.



A LED-ek okozta kihívások és hogyan birkózzunk meg velük

Léteznek általános irányelvek a LED-lámpákra, mint például azok foglalata vagy fényerejük, illetve a villamos fogyasztásuk, ugyanakkor egyéb fontos tényezőkre pedig nincs. Összevetve egy hagyományos volfram szálas izzóval, a LED-lámpa elektronikát tartalmaz a vezérléshez, melynek elrendezését és kialakítását minden gyártó saját maga határoz meg. A kapcsoló- és fényerő szabályozó készülékeket gyártók jelenleg nem kapnak semmilyen indikációt a fényforrások gyártóitól, hogy melyik elektronika miként vezérel és milyen hatással van az izzó működésére.

Ha nincs szabvány és előírás, akkor tesztelnünk kell!

Ha a kapcsolási terhelés nincs feltüntetve a LED-lámpákon vagy kisülőlámpákon, azt kell feltételeznünk, hogy a termék még nincs bevizsgálva erre a paraméterre. Ugyanakkor a specifikációk a terhelésre sem mindig eléggé informatívak. Pontosan mekkora kapcsolási áramot határozott meg a LED-lámpa gyártója? Mivel ez izzónként változhat, ezért kellő gondossággal kell számításba vennünk.

Ezért, hogy meghatározhatóak legyenek a terhelési jellemzők, a Theben folyamatos méréseket végez mindenféle fényforrással. Ezen tesztek során a kapcsolóeszközök legalább 40000 kapcsolási ciklust hajtanak végre annak érdekében, hogy megbízható eredmények szülessenek a kapcsolási terhelések vonatkozásában.

LED – A kapcsolókontaktusok hóhérja

Alacsony fogyasztás használat közben, de pazarló minden egyes felkapcsolásnál

Egy hétköznapi példa: Nagy lakóépület lépcsőházaiban a karbantartók lecserélik a világitást hagyományos LED-lámpákra. Szakértő méréssel is ellenőrzi a megfelelő megvilágítást és fényerősséget. A megtakarítási potenciál csak akkor ígéretes, ha közvetlenül a kedvezőbb energiafogyasztás mellett a hosszú élettartamot is biztositani tudjuk, természetesen az alacsonyabb karbantartási költségek érdekében.

De egyik napról a másikra a lépcsőházi automaták sorra meghibásodnak. Egy vizsgálat kimutatta, hogy a kapcsolókontaktusok megégtek a túlterheléstől, bár a névleges teljesítmény az új telepítéssel jelentősen csökkent.

Megterhelő a kapcsolókontaktusoknak a kapacitív jellegű terhelések

Hogyan lehetséges, hogy egy néhány Wattos LED-es fényforrás tönkre tegyen egy kapcsolókontaktust, amely sokkal nagyobb terhelésre lett tervezve? Alaposabban megvizsgálva, a válasz a kapcsolási áramerősségben található. Egy hagyományos izzószálban a kapcsolási áramerősség a tízszerese a megadott névleges áramnak. A kapacitív karakterisztikájú LED- és energiatakarékos lámpáknál jellemzően az ezerszeresénél is nagyobb ez az érték a megadott névleges áramhoz képest akár néhány mikrosecundumig is. VDE minősitéssel rendelkező tesztlaborunk kimutatta, hogy a legrosszabb esetben 19 A is lehet egy 1.8 W-os LED-lámpa kapcsolási árama, ami az 1706-szorosa a névleges teljesítményének.

lepcso

Figyelem! Figyelem!

Lekapcsolási figyelmeztetés

Ezúton hívjuk fel a figyelmet a lekapcsolási figyelmeztetés problematikajára (DIN 18015-2 szerinti lekapcsolás előtti kétszeri villantás) A lekapcsolási figyelmeztetés technológia vonatkozásában és az elektronikus előtétekre, valamint a LED-ekben lévő töltött kondenzátorokra gyakorolt hatásmechanizmusában megegyezik egy gyors ki-be kapcsolással, így közvetlenül csökkentő hatással van az eszközök várható élettartamára.

Hogyan kapcsoljunk LED-lámpákat

A megfelelő kapcsolókontaktussal a megfelelő pillanatban

Két kapcsolókontaktus: Volfrám pre-kontakt

A nagy áramok kapcsolásához különleges kapcsolókontaktusok szükségesek: Ezüst-Ón-Oxid (AgSn0,). A Theben egy egymás után záródó két kontaktusos kombinációt alkalmaz: ez a volfrám pre-kontakt. Az előkontaktus nagy ohmikus ellenállású és nagy keménységű volfrámot tartalmaz, ami elviseli a nagy indulóáramot és áramkorlátozó szerepe is van egyben, igy az alacsony ellenállású főkontaktus tehermentesítődik a kapcsolási áramlöketektől. A Theben ezeket a reléket alkalmazza a TR 609 top2 S és SELEKTA 175 top2 digitális kapcsolóóráiban éppúgy, mint a theLUXA P mozgásérzékelőkben és a theRonda P jelenlét érzékelőiben.

10A2

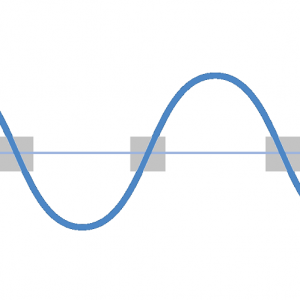

Pontos kapcsolás egy bizonyos pontban:
null-átmenetes kapcsolás

A nagy áramok kapcsolásához különleges kapcsolókontaktusok szükségesek: Ezüst-Ón-Oxid (AgSn0,). A Theben egy egymás után záródó két kontaktusos kombinációt alkalmaz: ez a volfrám pre-kontakt. Az előkontaktus nagy ohmikus ellenállású és nagy keménységű volfrámot tartalmaz, ami elviseli a nagy indulóáramot és áramkorlátozó szerepe is van egyben, igy az alacsony ellenállású főkontaktus tehermentesítődik a kapcsolási áramlöketektől. A Theben ezeket a reléket alkalmazza a TR 609 top2 S és SELEKTA 175 top2 digitális kapcsolóóráiban éppúgy, mint a theLUXA P mozgásérzékelőkben és a theRonda P jelenlét érzékelőiben.

null_atmenet

Környezettudatosság és biztonságos kapcsolás:
Kadmiummentes kontaktusok

A nagy áramok kapcsolásához különleges kapcsolókontaktusok szükségesek: Ezüst-Ón-Oxid (AgSn0,). A Theben egy egymás után záródó két kontaktusos kombinációt alkalmaz: ez a volfrám pre-kontakt. Az előkontaktus nagy ohmikus ellenállású és nagy keménységű volfrámot tartalmaz, ami elviseli a nagy indulóáramot és áramkorlátozó szerepe is van egyben, igy az alacsony ellenállású főkontaktus tehermentesítődik a kapcsolási áramlöketektől. A Theben ezeket a reléket alkalmazza a TR 609 top2 S és SELEKTA 175 top2 digitális kapcsolóóráiban éppúgy, mint a theLUXA P mozgásérzékelőkben és a theRonda P jelenlét érzékelőiben.

eco

LED-ek fényerő szabályozása?

Nem lehet készpénznek venni!

Dimmelhető vagy sem?

A megfelelő választástól függ.

Nem minden LED-lámpa fényerő szabályozható. Még a dimmelésre alkalmas változatoknak is a fényerő szabályozási karakterisztikái nagymértékben eltérnek egymástól gyártótól függően. A LED-ek gyakran vibrálnak és lehetetlen lineárisan és harmonikusan szabályozni, mivel az elektronikus előtétek nagyon eltérő módon reagálnak a fázishasításos és oltásszögvezérelt szabályozásokra. Bizonyos gyártók éppen ezért kizárólagosan csak az egyik metódust engedélyezik.

Nem kívánatos folyamatos világítás.

Szivárgó áram is elegendő hozzá.

A másik problémát a dimmer zavarszűrő kondenzátorai okozzák, melyek folyamatos szivárgó áramai elegendőek ahhoz, hogy egy 1-2 Wattos LED-lámpát meghajtsanak így ellehetetlenítve azok teljes lekapcsolását.

Dimmer kompatibilitása a LED-lámpával?

A megfelelő választástól függ.

A fokozatmentes szabályozáshoz nemcsak a LED-lámpának kell dimmelhetőnek lennie, hanem a fényerő szabályozónak is LED kompatibilisnek.

A Theben számos megoldást fejlesztett ki e célból:
– Előre definiált beállítások különböző LED-lámpákhoz
– A dimmer-görbék ETS-en keresztül feltölthetők



LED-ek fényerő szabályozása?

Thebennel lehetséges!

Beállítás függvénye

Csak ki kell választani.

A kalapsínre pattintható THEBEN DIMAX 534 plus univerzális dimmer teljes mértékben LED kompatibilis, és a beállításai közül választható adaptáció ehhez a technológiához.

A kis terhelésű LED-lámpák minimális fényereje a potenciométerek és forgó kapcsolók használatával beállítható. Még a vezérlés típusa is kiválasztható, hogy fázishasított vagy oltásszög-vezérelt legyen, igy gyakorlatilag bármely LED-es fényforráshoz problémamentesen alkalmazható.



Naprakészen a KNX-el

A dimmelési-görbék frissíthetőek

A Theben KNX-es univerzális fényerő szabályozó aktorai még ennél is többre képesek: az ETS programozószoftverrel nemcsak az adott LED-lámpához tartozó, előre letárolt dimmelési-görbe választható, amely fokazatmentes és egyenletes fényerő szabályozást biztosít, de bármikor frissíthető is amint a fényforrás gyártója frissítést ad ki hozzá. Netán egy teljesen új lámpatest is implementálható, így a beruházás jelenértékének időtállósága szavatolható.
